基盤を外し、バッテリーにアクセス - Garmin vivoactive3

内部の基盤を外す

ディスプレイをケースから外した後は、比較的スムーズに進むとは思います。

ただ、これには個人差もあるものです。
このような作業に不慣れな場合は、時間もかかるかもしれません。

ただ、時間はかかっても、丁寧に作業すれば失敗の可能性は低くなります。

雑な作業は、取り返しのつかない失敗につながる場合もあります。
まずは、丁寧に作業することを、心がけましょう。

ここで改めて筆者の作業を振り返ると、結構雑だなと思います（反省してます）

端子を外す

端子を外します。

ここでは精密ドライバーを使用していますが、できれば、樹脂製のスティックを使って外しましょう。
作業の前に、身体の帯電をアースに逃がし、放電させることも忘れずに。


２つ目の端子も外します。

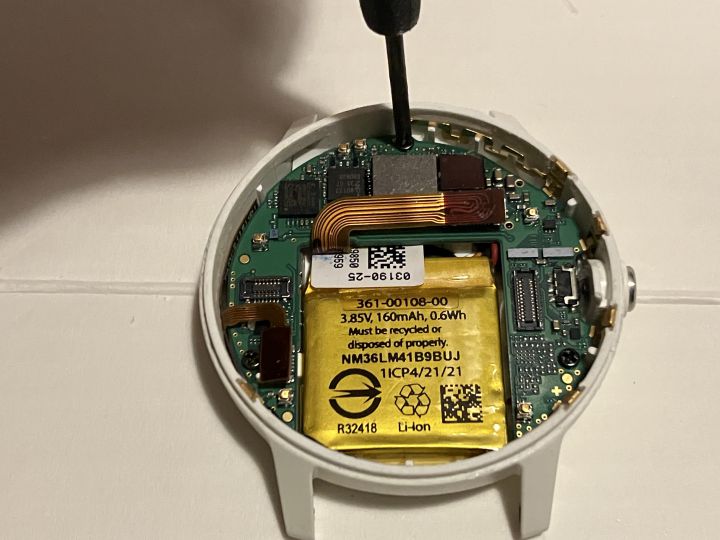

固定ネジを外す

基盤は３箇所でネジ止めされています。

これを外していきます。


ネジが外れました。

ネジは紛失しないよう、容器等に入れて、保管しておきましょう。


ネジが外れると、基盤が外れます。

ケースの形状が円形のため、基盤も特殊な形状となっています。


おおよそ分解が終了しました。
この後は、バッテリーの脱着・交換の工程に入ります。

前述のように、外したパーツは、容器に入れて保管しておきましょう。
パーツの紛失、破損を防ぐための基本です。

---
