端子の装着と作動確認 - Garmin vivoactive3

電極の、オス/メス双方の位置を確認し、ディスプレイを装着する向きを合わせます。

ケース側の竜頭の付近に、白い突起がありますが、これはディスプレイの位置合わせ用ガイドピンです。

このピンと、ディスプレイの受け穴を合わせることで、ディスプレイの角度がずれることなく、正確な位置に装着ができるようになっています。

構造と仕組みを理解したうえで、作業に進みましょう。

電極の装着

2箇所の電極を装着したところです。

丁寧に位置を合わせ、軽い力で押し込めば、パチンと嵌ります。
（位置が合っていなければ、いくら押し込んでも嵌りません）

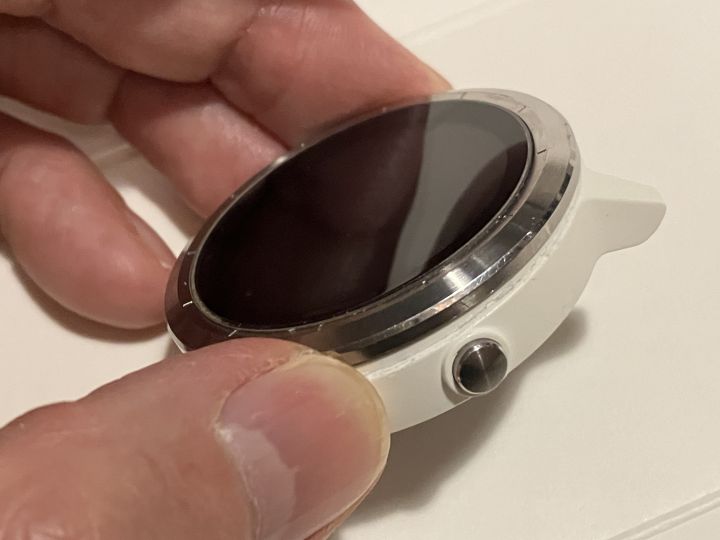

ディスプレイを被せて、嵌り具合を確認

ディスプレイを筐体に被せ、隙間ができずに、きれいにはまることを確認します。

この後は、作動確認です。

接着と固定は、正常作動を確認した後に実施します。

作動確認

充電ケーブルを接続し、充電して電源を投入。一通りの作動を確認します。

vivoactive3 バッテリー交換

正常作動を確認できました。
（上の画像はイメージ画像です。100%まで充電する必要はありません）
